Gavión: La solución de ingeniería versátil y sostenible para el control de la erosión y la estabilidad estructural

Introducción: Una solución de ingeniería clásica adaptada a los tiempos modernos

En esta era de ingeniería civil y construcción sostenible, el gavión es el epítome de lo atemporal combinado con estas ideas. Un gavión es un sistema de contención modular, hecho de alambre retorcido, de múltiples filetes, pesado y relleno de piedra u otros materiales obtenidos localmente. Este concepto simple pero profundamente efectivo ha pasado de su simplicidad inicial a un producto de ingeniería utilizado para el control de la erosión, fijación del suelo, muros de contención, paisajismo arquitectónico e ingeniería civil que mantiene rocas de tamaño natural en su lugar hasta que se han convertido a lo largo de los siglos en montañas. 1.2 ¿Soluciones multifacéticas para la construcción del futuro? all3main4materials（PP-R, 2 compradores B2B internacionales en los sectores de infraestructura, medio ambiente, minería y construcción descubren que las estructuras de gaviones ofrecen una combinación incomparable de resistencia, flexibilidad de permeabilidad y compatibilidad ambiental. Este artículo brindará una introducción completa a la historia de las cestas de gaviones, los beneficios desde el punto de vista de la ingeniería, sus diversas aplicaciones y sus logros más recientes; así como consideraciones clave al seleccionar un proveedor para la adquisición o evaluar lo que implica.

Descripción general del producto: Diseño y fabricación innovadores

Componentes y estructura

Las cestas de gaviones estándar tienen dos componentes principales:

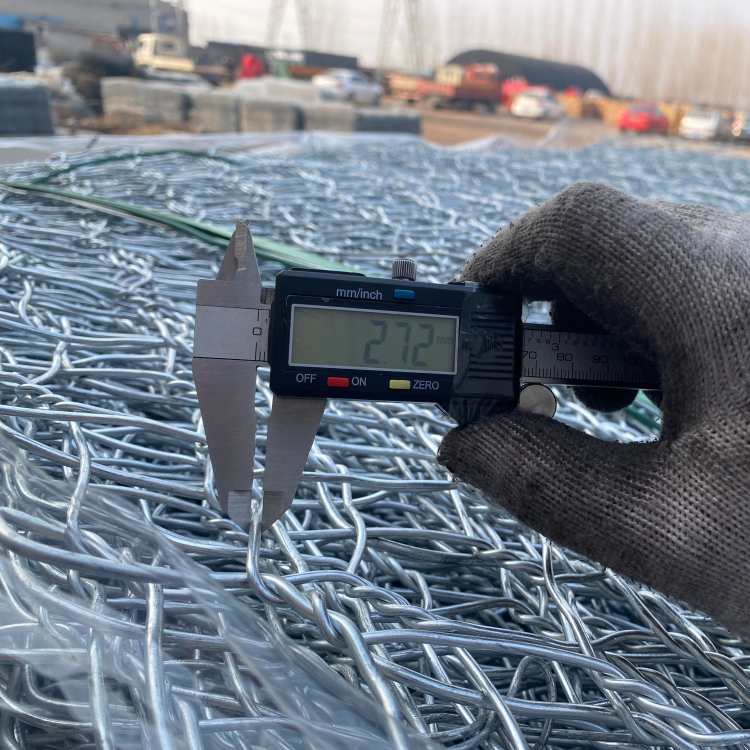

Contenedores de malla: fabricados con alambre de acero de alta resistencia, generalmente protegidos contra la corrosión. El estándar de la industria es la malla de gaviones galvanizada o el alambre de gaviones de alta calidad recubierto de PVC, ambos con un rendimiento similar. El icónico tejido hexagonal de doble torsión, incluso si se corta un alambre, evita que la malla se deshaga y proporciona a las unidades una gran estabilidad estructural. * Material de relleno: Generalmente piedra sólida y dura, como granito, caliza o basalto. El tamaño de la piedra indicado anteriormente se basa en la que no se deslice a través de la malla. Por lo tanto, se forma una arquitectura rocosa flexible y permeable de gran tamaño.

Tipos y formas estándar

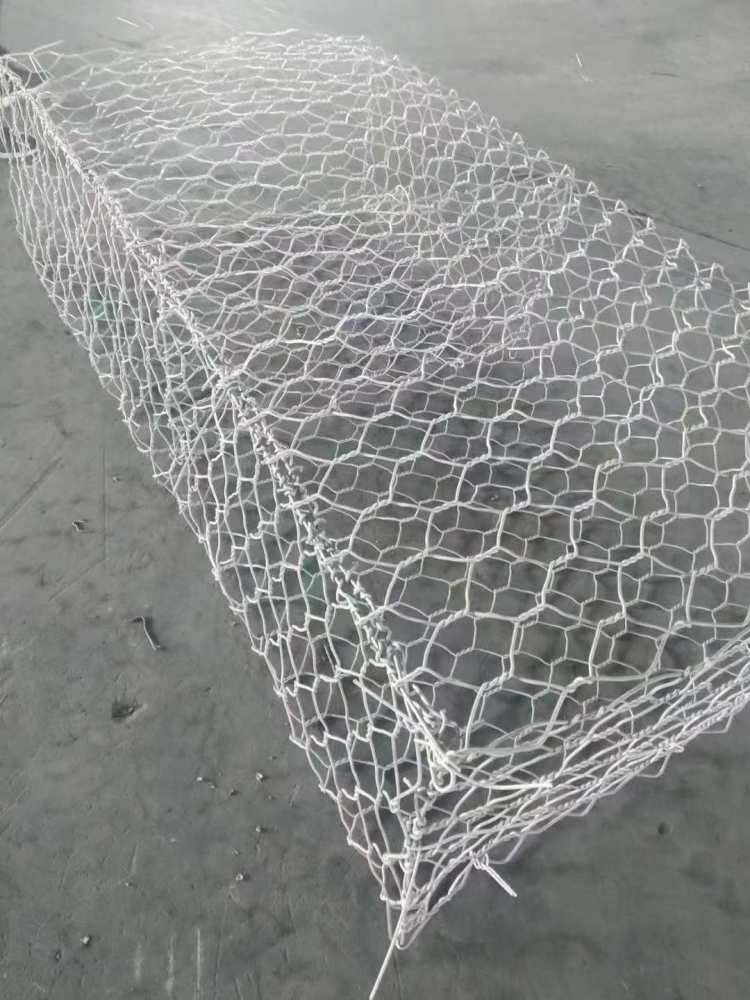

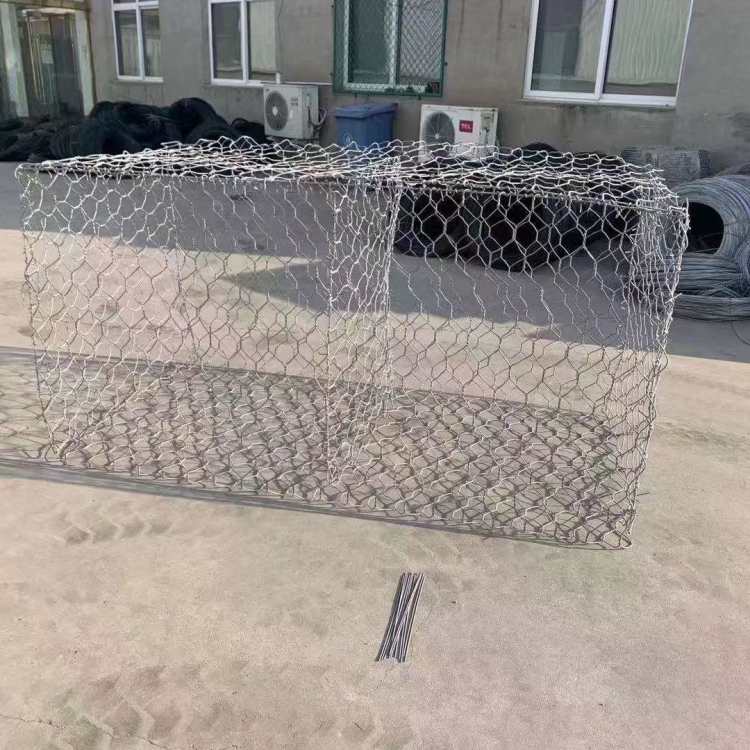

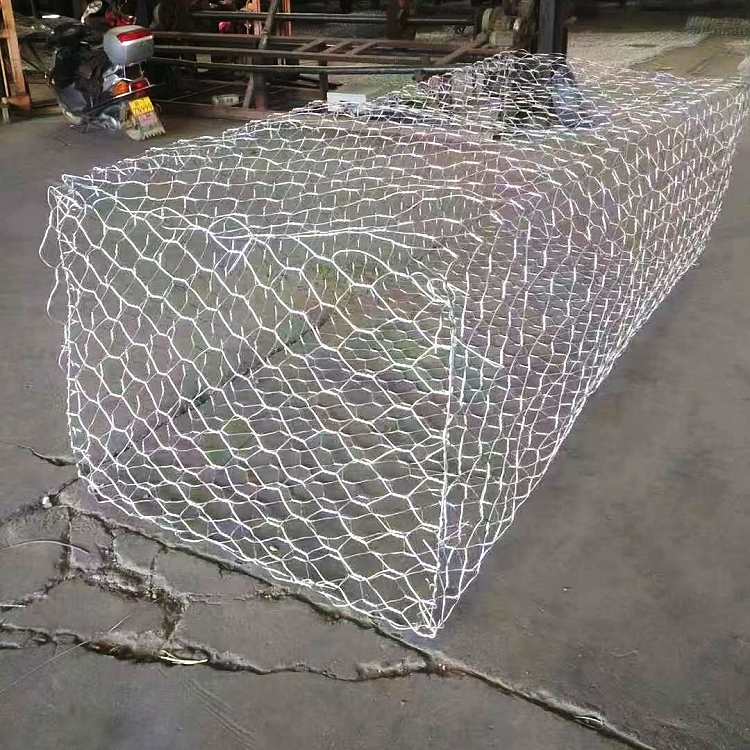

Cestas de gaviones: Varias secciones (por ejemplo, 1 m de largo x 1 m de profundidad x 1 m de alto) hechas de cajas rectangulares, utilizadas para muros o cimientos.

Colchones de gaviones (Colchones Reno): Como su nombre indica, los perfiles de colchón anchos pero poco profundos (p. ej., 6 m x 2 m x 0,3 m) han logrado un equilibrio eficaz entre la protección de taludes y de riberas, y el control de la erosión. Este tipo de unidad ofrece una cobertura considerable, diseñada específicamente para adaptarse al terreno.

· Sacos de Gaviones: Como contenedor flexible de agua, tiene forma cilíndrica, y con su valor de despliegue inmediato para protección de emergencia de riberas.

Características del producto y especificaciones clave

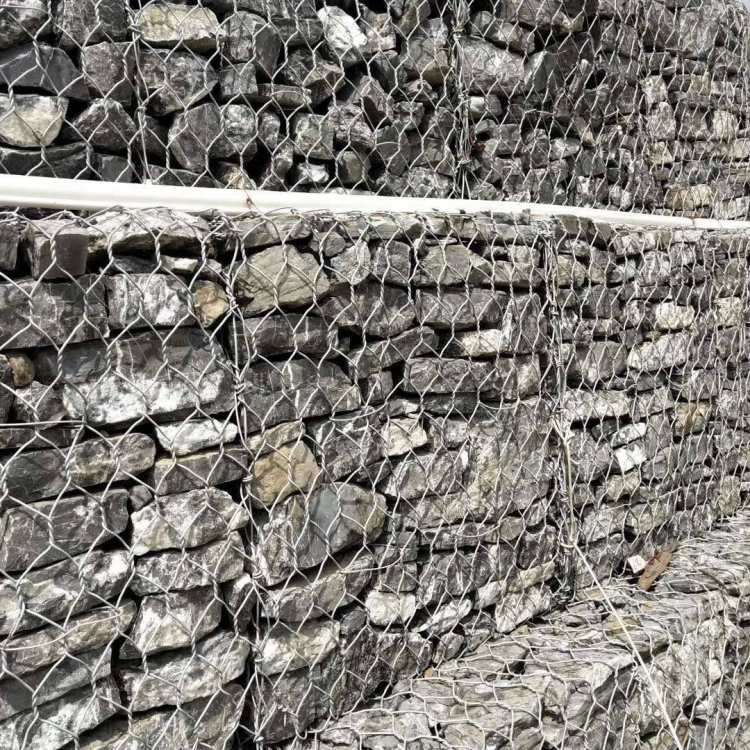

Las ventajas estructurales de los muros de gaviones residen en los detalles. Al estar fabricados con alambre tejido y posteriormente relleno de piedra, estos muros poseen características físicas y de rendimiento intrínsecas que les confieren un valor de ingeniería y estándares técnicos.

Flexibilidad y asentamiento de cimientos

A diferencia de las estructuras rígidas de hormigón, los muros de gaviones pueden asentarse o deformarse sin agrietarse ni perder su integridad estructural. Esto los hace especialmente adecuados para su uso en zonas con terreno inestable, donde puede producirse levantamiento por heladas (una especie de problema que muchos muros de contención no podrían soportar), o cuando el diseño de estructuras en zonas sísmicas requiere esta ventaja adicional.

Alta permeabilidad y drenaje

La naturaleza muy porosa de un muro de gaviones relleno de roca elimina la necesidad de sistemas de drenaje independientes. La presión del agua (presión hidrostática) no se acumula detrás de la estructura, lo que reduce significativamente el riesgo de fallas por carga de agua, un problema común en otros tipos de muros de contención poco permeables.

Resistencia y durabilidad

Por su naturaleza, los gaviones rellenos de roca tienen una gran masa que proporciona una considerable estabilidad gravitacional. Cuando se especifica correctamente con el recubrimiento de alambre correcto (por ejemplo, gaviones recubiertos de Galfan para ambientes altamente corrosivos), este sistema ofrece una vida útil superior a 50 años. La estructura se vuelve más fuerte con el tiempo a medida que la vegetación crece naturalmente en el relleno, uniendo aún más la unidad.

Conservación del Medio Ambiente

Aprovechando el poder de la naturaleza para salvarse: los gaviones recurren a su entorno para ayudar a integrarse en él. Utilizan material de relleno local, lo que reduce el carbono procedente del transporte de cargas. La permeabilidad de las obras de gaviones es tal que implica una recarga natural de aguas subterráneas. Esto significa que, debido a las características especiales del terraplén, se pueden formar hábitats tanto para la flora como para la fauna; convirtiéndolos en la opción natural para muros de contención ecológicos.

Principales ventajas y beneficios del proyecto

La especificación de cestas de gaviones se traduce en ventajas técnicas, económicas y ambientales directas para las partes interesadas del proyecto.

Actuación

El uso de roca local como material, la reducción de la demanda de mano de obra cualificada y la eliminación de encofrados complejos con largos periodos de curado permiten que los costos totales de instalación sean significativamente menores que los de otros sistemas de control de la erosión en entornos blandos. Son un ejemplo destacado de control de la erosión rentable.

Instalación rápida y bajo costo Se pueden unir rápidamente dos piezas de malla para formar una jaula de piedra compacta y completa. En muchos casos, se garantiza un rápido avance de la construcción, con total independencia de las condiciones climáticas, y las obras pueden presentar su propio paisaje de forma armoniosa.

Versatilidad estética. Los gaviones se pueden rellenar con cualquier material, desde rocas de colores, vidrio o madera sintética. Se convierten en elementos arquitectónicos visualmente espléndidos en el paisaje, como barreras acústicas y muros decorativos, combinando utilidad y paisajismo.

Facilidad de mantenimiento y estabilidad a largo plazo. La Figura 1 muestra lo que sucede tras varios años de consolidación natural. Es fundamental supervisar el mantenimiento durante todo este proceso para que el sistema estructural del muro de gaviones pueda funcionar sin problemas durante un período prolongado después de interrumpir cualquier trabajo nuevo o continuo, evitando así que se deslice y se deje de lado en futuras aplicaciones.

Campos de uso

Los sistemas de malla de gaviones son tan versátiles que pueden utilizarse en una amplia gama de proyectos.

· Infraestructura Civil y de Transporte

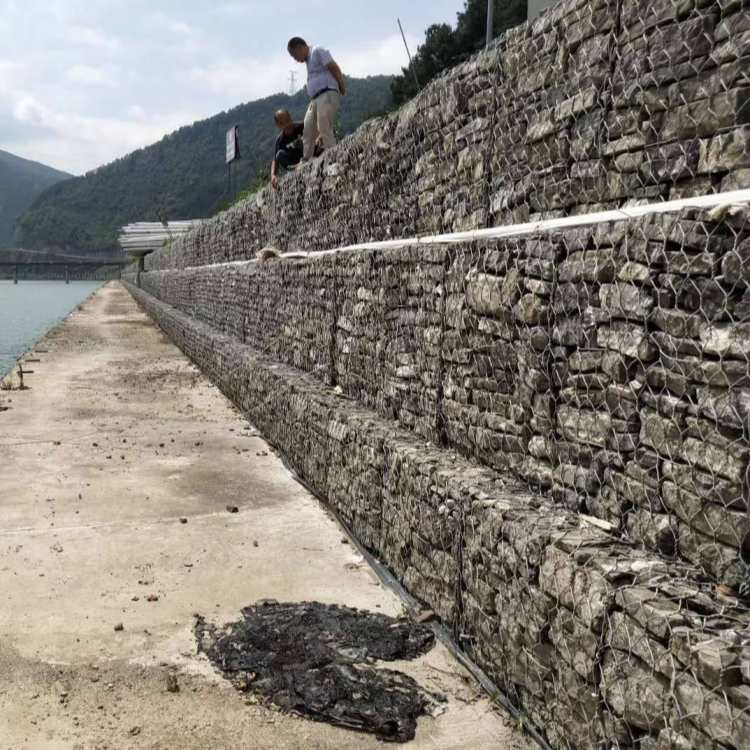

--Muros de Contención: Para terraplenes de carreteras, estribos de puentes y desmontes de ferrocarril.

--Obras defensivas de regeneración de taludes Prevención de la erosión en terraplenes y desmontes pronunciados.

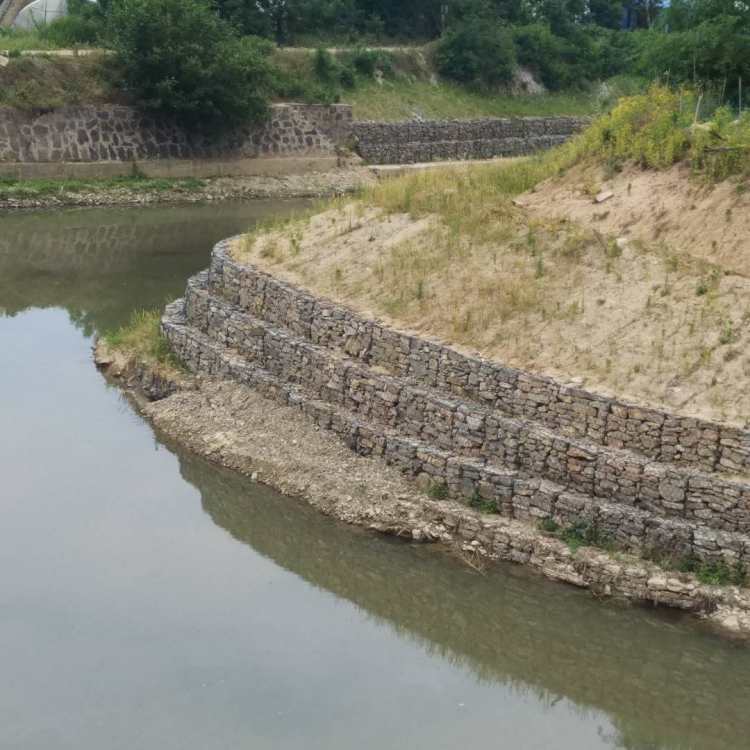

Protección y revestimientos de riberas fluviales. Los colchones de gaviones de gravedad se utilizan para revestir canaletas en arroyos, canales y desagües pluviales. También se utilizan en lechos de ríos para prevenir la erosión. Arquitectura.

-- Trabajos de desazolve a lo largo de ríos Gaviones Capturan todo el lodo arrastrado a los cursos de agua con sus cestas sumergidas de malla de alambre y capas filtrantes de piedra. -- Ingeniería hidráulica y marina

--Obras de encauzamiento de ríos: espigones, presas y revestimientos de riberas para guiar el flujo de un río y evitar la erosión.

--Defensa costera: Revestimientos y muros de contención para romper la energía de las olas.

Cajas en las salidas de alcantarillas/bases de presas: Ninguna. El enclavamiento de las cajas se realiza de tal manera que el muro de cabecera permanece orientado hacia el flujo y la fuerza de la corriente lo atraviesa. —El viento sopla desde ambos lados después de una línea sin problemas; es posible que cualquiera de los lados sea mejor que el otro para controlar las fuerzas, con resultados cohesivos esperados en casa. —Biotecnología: Biotecnología de baja temperatura: Uso de bacterias u hongos para eliminar contaminantes industriales.

Proyectos ambientales y paisajísticos:

--Gaviones de control de erosión: para estabilizar taludes en áreas de juegos infantiles de la ciudad, parques municipales y campos de golf.

-- Paisajismo arquitectónico: Muros, jardineras que también sirven como asientos.

-- Reducción de ruido: a lo largo de carreteras y en los perímetros de las fábricas.

Campos de aplicación en minería e industria

· Control de sedimentos: Verificar presas y diques perimetrales

· Estabilización de cimentaciones para equipos pesados ​​en terrenos blandos

Proceso de instalación de un vistazo

Preparación de los cimientos: Es esencial contar con una base nivelada y compactada, a menudo con un lecho de concreto magro o material granular compactado.

Montaje y Colocación: Los paneles de malla se ensamblan en cestas mediante espirales o alambre de amarre y se colocan sobre la base.

Relleno: Las piedras se colocan cuidadosamente a mano (o a máquina) para minimizar los espacios vacíos. El relleno se realiza generalmente en incrementos de 1/3, con amarres de conexión instalados entre canastas adyacentes en cada elevación para asegurar la unidad.

Tapa: Una vez lleno y compactado, la tapa se cierra de forma segura.

Preguntas frecuentes para compradores internacionales y redactores de especificaciones

P1: ¿Cuál es la diferencia entre el alambre de gavión galvanizado y el recubierto de PVC, y cuál debería elegir para entornos marinos?

R: La malla galvanizada para gaviones ofrece un recubrimiento de zinc para una protección general contra la corrosión. El alambre para gaviones recubierto de PVC cuenta con un recubrimiento de zinc y una gruesa capa de PVC (cloruro de polivinilo), lo que ofrece una protección superior contra la abrasión y entornos altamente corrosivos (como agua salada, suelos ácidos o vías fluviales contaminadas). Para entornos marinos o con productos químicos agresivos, los gaviones recubiertos de PVC son el estándar especificado.

P2: ¿Cómo puedo determinar el tamaño correcto de la piedra para rellenar gaviones?

R: El tamaño de la piedra debe cumplir dos criterios clave: debe ser mayor que la abertura de la malla para evitar desprendimientos y debe ajustarse al diseño de la estructura. Como norma general, el diámetro de la piedra debe ser de 1,25 a 1,5 veces el tamaño de la malla. Además, la piedra que se coloca laboriosamente se utiliza para muros estéticos. Para estructuras en masa, es común utilizar piedra de cantera. El ingeniero de diseño especificará la granulometría según los requisitos estructurales e hidráulicos.

P3: ¿Existe algún límite de altura para los muros de gaviones? En la práctica, si bien los muros de contención de gaviones son muy eficaces, son estructuras de gravedad y, por lo tanto, necesitan una masa horizontal considerable (p. ej., anchura) para evitar que vuelquen o se deslicen a mayor altura. Por lo tanto, los muros más altos (p. ej., de más de 4-5 metros) a menudo deben adoptar diseños escalonados, con terrazas o la incorporación de refuerzo de geomalla dentro del relleno para crear una estructura de tierra mecánicamente estabilizada (MSE). La ingeniería geotécnica es esencial para muros de cierta altura o sobre cimientos débiles.

P4: Al comprar malla para gaviones en el mercado internacional, ¿debo tener en cuenta algún estándar de calidad? Los buenos fabricantes se adhieren a estándares internacionales reconocidos que detallan la resistencia a la tracción del alambre, el peso del recubrimiento y la integridad de la malla. Los estándares importantes incluyen:

· EN 10223-3: Norma europea para alambres de acero y mallas soldadas para gaviones y sistemas terramesh.

· ASTM A975: Especificación estándar para gaviones de malla hexagonal de doble torsión y colchones revestidos.

Solicite siempre certificados de fábrica e informes de pruebas independientes para garantizar la consistencia del alambre y del revestimiento.
